返回常規貼片電感封裝尺寸圖
貼片電感一般又廣泛被稱為貼片功率電感，或者是大電流電感，不過在電感的購買上，很多用戶則會問關于貼片電感封裝尺寸有哪些，其實則電感是閉合回路的一種屬性，是一個物理量。它的工作原理當線圈通過電流后，在線圈中形成磁場感應，感應磁場又會產生感應電流來抵制通過線圈中的電流。所以其目前常規大多數的貼片電感封裝尺寸都是通用的，即使規格尺寸不一樣的，后置對于應用電路的需求也是沒影響的。下面以貼片電感0402系列產品為大家詳細介紹一下。

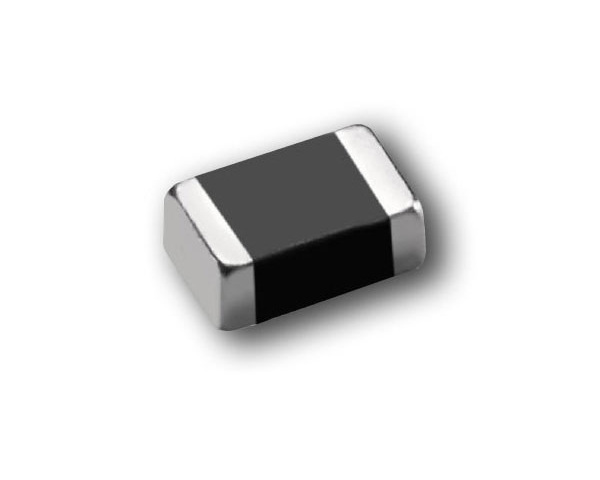

貼片電感0402系列

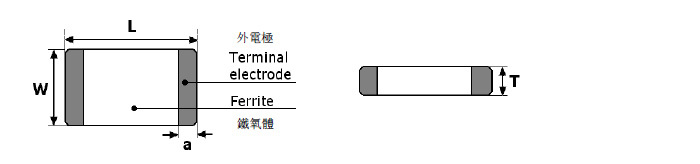

貼片電感0402系列封裝尺寸圖
| SIZE 尺寸 | L 長 mm | W 寬 mm | T 厚 mm | a 銀寬 mm |
| 1005 (0402) | 1.0±0.15 | 0.5±0.15 | 0.5±0.15 | 0.25±0.1 |
| 1608 (0603) | 1.6±0.15 | 0.8±0.15 | 0.8±0.15 | 0.2~0.6 |
| 2012 (0805) | 2.0±0.2 | 1.25±0.2 | * | 0.2~0.8 |
| 3216 (1206) | 3.2±0.2 | 1.6±0.2 | * | 0.4~1.0 |
| 3225 (1210) | 3.2±0.2 | 2.5±0.2 | * | 0.6~1.0 |
| 4532 (1812) | 4.5±0.2 | 3.2±02 | * | 0.6~1.0 |
貼片電感0402系列參數
| 型號 | 感值公差 | 測試頻率（MHz） | 共振頻率（MHz） | DC直流電阻Max（mΩ） | 額定電流Max（mA） |
| 1005-47NM | 0.047±20% | 50 | 220 | 0.45 | 25 |
| 1005-68NM | 0.068±20% | 50 | 210 | 0.45 | 25 |
| 1005-82NM | 0.082±20% | 50 | 200 | 0.45 | 25 |
| 1005-R10K,M | 0.10±10%, ±20% | 25 | 200 | 0.8 | 25 |
| 1005-R12K,M | 0.12±10%, ±20% | 25 | 165 | 0.8 | 25 |
| 1005-R15K,M | 0.15±10%, ±20% | 25 | 140 | 0.9 | 25 |
| 1005-R18K,M | 0.18±10%, ±20% | 25 | 120 | 0.9 | 25 |
| 1005-R22K,M | 0.22±10%, ±20% | 25 | 110 | 1.2 | 25 |
| 1005-R27K,M | 0.27±10%, ±20% | 25 | 95 | 1.2 | 25 |
| 1005-R33K,M | 0.33±10%, ±20% | 25 | 85 | 1.25 | 18 |
| 1005-R39K,M | 0.39±10%, ±20% | 10 | 85 | 0.6 | 15 |
| 1005-R47K,M | 0.47±10%, ±20% | 10 | 80 | 0.7 | 15 |
| 1005-R56K,M | 0.56±10%, ±20% | 10 | 75 | 0.8 | 15 |
| 1005-R68K,M | 0.68±10%, ±20% | 10 | 70 | 0.9 | 15 |
| 1005-R82K,M | 0.82±10%, ±20% | 10 | 65 | 0.9 | 15 |
| 1005-1R0K,M | 1.0±10%, ±20% | 10 | 60 | 1.0 | 15 |
| 1005-1R2K,M | 1.2±10%, ±20% | 10 | 55 | 1.25 | 25 |
| 1005-1R5K,M | 1.5±10%, ±20% | 10 | 45 | 1.4 | 15 |
| 1005-1R8K,M | 1.8±10%, ±20% | 10 | 40 | 1.55 | 15 |
| 1005-2R2K,M | 2.2±10%, ±20% | 10 | 28 | 1.7 | 10 |
| 1005-2R7K,M | 2.7±10%, ±20% | 10 | 28 | 2.4 | 10 |
| 1005-3R3K,M | 3.3±10%, ±20% | 10 | 28 | 2.7 | 10 |
應用范圍
1、適用于高可靠要求的車用，軍用，醫用，航空航天等行業。
2、應用于工控主板、筆記本電腦、車載設備、分配電源系統、通訊設備、顯卡、平板電腦、DC/DC轉換器、LED路燈設備、醫療設備等。
3、適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用。
其實對于貼片電感封裝尺寸的選型上小編覺得一般問題都是不大的，總的來說，關鍵電感的選型在于它當中所區分不同的型號，如上述的貼片電感0402系列當中還是區分很多不同的型號產品，其型號的不同，后置對于功能特性上的差異也是比較大的。所以在貼片電感的購買上，關于產品的選型，請大家依據應用電路的場景需求來選擇。
