返回常規貼片電感如何選型

常規電感、電容、電阻等三個部件在電路當中是必不可缺少的，而相對于電感來說，其電感的功能就是以磁場能的形式儲存電能量。不過目前常規貼片電感的規格類型產品是非常多的，每個類型不同的產品。其后置所區分的功能特性也是有所不同的。因此一般不具備一定對產品的了解，從而一些朋友則出現不知道貼片電感如何選型的問題，其實則也是比較正常的，因為由于電感的類型眾多，一般非專業技術人員，想必也是不可能對每款電感的產品都有所全面的了解呢，那今天接著下來由小編給大家講講關于貼片電感如何選型等知識點。

貼片電感如何選型?

關于貼片電感如何選型，其實則這常規對于電感的規格分類產品是非常眾多的，而且這一般每款規格不同的電感，則后置所對于功能特性的差異也都所不同的。因此我們一般在電感的選購上，由此則需要對每款規格產品的功能作用都一定有所了解，如下詳細為你們解說下關于常規貼片電感的規格分類等產品介紹。

常規貼片電感規格分類

1.一體成型電感

一體成型電感其座體系將繞組本體埋入金屬磁性粉末內部壓鑄而成，其次該一體成型電感的全封閉結構磁屏蔽效果好，可避免發生噪音，及效降低電磁干擾，其同尺寸直流阻抗最低，可確保耐電流、電感值降幅平順穩定。目前該電感的用途一般應用于：工控主板、車載設備、分配電源系統、DC/DC轉換器、通訊設備、醫療設備等產品上使用。

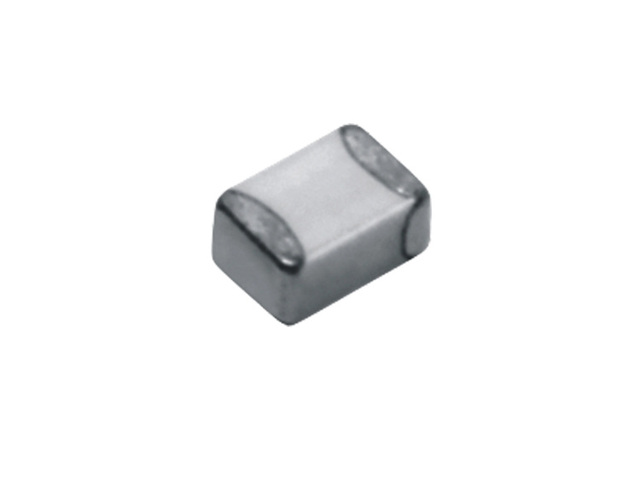

2.貼片疊層電感

貼片疊層電感制作工藝：將鐵氧體或陶瓷漿料干燥成型，交替印刷導電漿料，最后疊層、燒結成一體化結構(Monolithic)，因此市面上一般又廣泛直接稱為疊層電感，不過疊層電感的比繞線電感尺寸小，標準化封裝，一般可適合于自動化高密度貼裝，其疊層電感的一體化結構，具備可靠性高，耐熱性好等優勢。

3.貼片繞線電感

貼片繞線電感一般的主要作用發揮振蕩、延遲、陷波、濾波等用途。在常規電路當中，其繞線電感的圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等。其繞線電感的用途一般適用于中頻電路工作。

4.高頻電感

高頻電感主要應用于一些智能手機、無線路由器等產品的射頻電路中，其頻率的應用適應范圍廣，從100MHz到6GHz都有應用。不過一般在選擇高頻電感時，除了需要確定電感值、額定電流、工作溫度、封裝尺寸外，還要關注自諧振頻率、Q值、電感值容差、電感值頻率穩定性。因為在常規的高頻電路當中，其電感值的越高，后置的性能穩定性會有所衰減。也就是電感的Q值，電感儲存功率與損耗功率的比，Q值越高，電感的損耗越低，和電感的直流阻抗直接相關的參數。

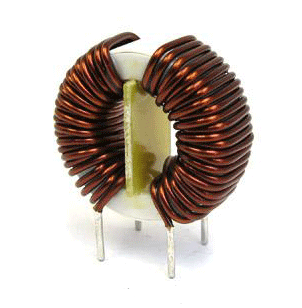

5.共模電感

共模電感是由一個鐵氧體環上繞制兩個匝數相同、繞向相反的線圈等部件組成。其共模電感主要用于雙線或者差分系統，如CAN總線、USB信號、220V市電、CHDMI信號等。用于濾除共模干擾，同時有用的差分信號衰減較小。例如共模干擾頻率在10MHz左右，濾波效果很好，但如果是100kHz，可能就沒什么效果。如果差分信號速率較高，后置則有可能會影響到信號質量。

上述相關貼片電感如何選型等內容大致就講到這里，由于后置貼片電感所區分的規格還有許多，關于時間的關系也就不一一提及解說了。其所講解常規的幾款貼片電感都是日常比較常用的，想必此時大家都有所了解貼片電感如何選型的問題了吧。因此不管一般在什么產品的規格選型上，首要的前提都需有所對產品的認識以及了解。那大家還有對貼片電感有什么不明白的地方，可以在線來咨詢我們的亨特電感客服人員。
