返回一體成型電感的結構特性及材質區分說明

常規一體成型電感的結構特性上是區分有DIP、SMD兩種類型，一般對于制作工藝上都是壓鑄成型的，不過一體成型電感對于粉末的絕緣處理要求比較高，目前市場上一般主流的材料都是合金粉材及羰基鐵粉等兩種材質。而當中的材質不同，后置對于影響電感的性能特性也是不同。那下面接著和大家一起了解下關于一體成型電感的結構特性有哪些及材質區分等說明。

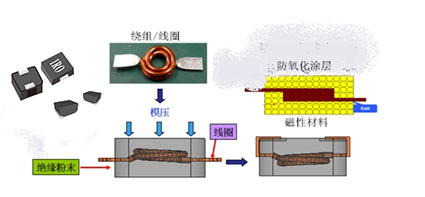

一體成型電感結構組成圖

一體成型電感部件組成解析

一體成型電感結構組成一般主要包括：繞組(線圈)、電極、磁性材料，防氧化涂層等部件。

磁心：

磁心與磁棒一般采用鎳鋅鐵氧體(NX系列)或錳鋅鐵氧體(MX系列)等元素材料組成，因此后置一體成型電感對于形狀的類型上區分有工字形、柱形、帽形、E形、罐形等多種形狀。

繞組/線圈：

繞組是指電感具有規定功能的一組線圈，它是電感器的基本組成部分之一。不過常規一體成型電感繞組區分有單層和多層之分。通常單層繞組又有區分有間繞(繞制時每圈導線之間均隔一定的距離)和密繞(繞制時導線一圈挨一圈)等兩種形式。其次另一種多層繞組也有區分亂繞、平繞、蜂房式繞法等多種。

封裝材料：

一體成型電感最后制作工藝上則是繞制好后，用封裝材料將繞組/線圈等部件密封起來，而這磁性材料則區分有還原鐵粉、羰基鐵粉、合金粉等三種材質。

一體成型電感材質區分說明：

常規一體成型電感有DIP、SMD兩種結構類型，一般對于制作工藝上都是壓鑄成型的，不過一體成型電感對于粉末的絕緣處理要求比較高，目前市場上一般主流的材料都是合金粉材及羰基鐵粉等兩種材質。而當中的材質不同，后置對于影響電感的性能特性也是不同。對于DIP結構的電感則是采用這種還原鐵粉材質，因為還原鐵粉電流特性比較好，但是其缺點就是不易包覆絕緣處理，而且防銹效果比較差以及感值量低同時需要噴涂處理，后置表面需處理劑來增加防銹效果。

SMD結構電感采用的是有些羰基鐵粉，或者是合金粉，羰基鐵粉是顆粒呈球形，因此對于絕緣要高一點，但磁導率不高，而合金粉防銹效果比較好，感值量高，但是電流特性就相對比較差。

一體成型電感與傳統電感有什么區別?

一體成型電感一般由座體和繞組本體組成，其基體是將繞組本體埋入金屬磁性粉末內部壓鑄而成，后置SMD引腳為繞組本體的引出腳直接成形于座體表面。而且一體成型電感封閉的磁路設計，具備抗電磁干擾強，可避免由于結構造成的超低蜂鳴聲及噪音，可高密度安裝。其電感小體積、大電流、低耗損等優勢，在高頻和高溫環境下可保持優良的溫升電流及飽和電流的特性。其電感為SMD結構設計，安裝上方便快捷，可避免使用時既不會損壞電感，又能提高生產效率。

常規普通型的功率電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。 因此在電路中主要起濾波和振蕩作用。但是缺點是不能在大電流的工作環境下應用。因為常規普通電感應用的環境溫度受限于高溫時飽和磁通密度下降，故對于工作熱穩定性較差。

以上相關一體成型電感的結構特性大致就解說到這里，其次一體成型電感的結構特性對于材質的不同，后置則對于電感的功能作用也是有所不同的。因此電感的規格類型眾多，通常在一體成型電感的選購上，其規格不同的電感，請大家不要隨便亂挑選，以避免容易出現購置不適用的產品。如有需了解更多關于一體成型電感的產品訊息，建議可以隨時來咨詢我們亨特電感的工作人員，稍后一對一為你提供相應的產品服務支持。
