　　說到一體成型電感，從結構上它是屬于封閉磁屏蔽一種電子元器件，在電路中主要起到降低電磁干擾的作用。一體成型電感一般在出廠之前都會通過防氧化處理以及鹽霧試驗，這樣做的目的是為了保證產品良好的可焊性。我們?cè)谶x用一體成型電感時，會根據電感量、直流電阻DCR以及直流電流IDC等各項參數作出評估，當條件都基本能滿足時，安裝此電感到PC板上之后就可以永遠保固。那么大家都了解哪些型號的一體成型電感呢，是否知道一體成型電感安裝需注意什么問題?常規的系列型號有：一體成型電感0520系列、一體成型電感0420系列、一體成型電感0530系列等。其中一體成型電感0520系列產品中，根據規格型號又細分為0520-R10N、0520-R22N、0520-R47N等型號的產品。下面就以一體成型電感0520為例，給大家簡單介紹一下我們的產品吧!

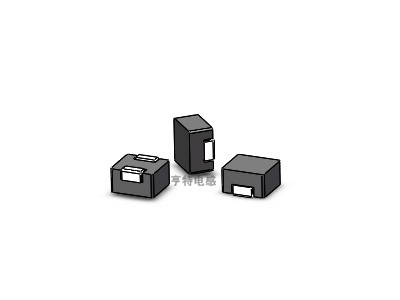

　　(1)一體成型電感0520系列

　　(2)一體成型電感0520系列_應用范圍：

　　1)適用于高可靠要求的車用，醫用，航空航天等行業。

　　2)適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用。

　　3)應用于工控主板、車載設備、分配電源系統、顯卡、平板電腦、筆記本電腦等。

　　(3)一體成型電感0520系列_封裝尺寸圖：

　　(4)一體成型電感0520系列_規格型號：

　　1)規格型號：0520-R10N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：0.1uh;

　　溫升電流：12.0A;

　　飽和電流：22A;

　　DCR Typ直流電阻：5.0mΩ;

　　DCR Max直流電阻：5.5mΩ。

　　2)規格型號：0520-R22N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：0.22uh;

　　溫升電流：9.0A;

　　飽和電流：12.5A;

　　DCR Typ直流電阻：7.0mΩ;

　　DCR Max直流電阻：8.0mΩ。

　　3)規格型號：0520-R47N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：0.47uh;

　　溫升電流：8A;

　　飽和電流：12.5A;

　　DCR Typ直流電阻：7.1mΩ;

　　DCR Max直流電阻：7.7mΩ。

　　4)規格型號：0520-R68N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：0.68uh;

　　溫升電流：7.0A;

　　飽和電流：8.0A;

　　DCR Typ直流電阻：15.2mΩ;

　　DCR Max直流電阻：18.0mΩ。

　　5)規格型號：0520-1R0N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：1.0uh;

　　溫升電流：7.0A;

　　飽和電流：7.5A;

　　DCR Typ直流電阻：16mΩ;

　　DCR Max直流電阻：18.1mΩ。

　　6)規格型號：0520-2R2N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：2.2uh;

　　溫升電流：5A;

　　飽和電流：5.5A;

　　DCR Typ直流電阻：35mΩ;

　　DCR Max直流電阻：37.7mΩ。

　　7)規格型號：0520-3R3N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：3.3uh;

　　溫升電流：4.1A;

　　飽和電流：4.7A;

　　DCR Typ直流電阻：58mΩ;

　　DCR Max直流電阻：68mΩ。

　　8)規格型號：0520-4R7N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：4.7uh;

　　溫升電流：3.0A;

　　飽和電流：3.2A;

　　DCR Typ直流電阻：75mΩ;

　　DCR Max直流電阻：81.3mΩ。

　　9)規格型號：0520-6R8N

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：6.8uh;

　　溫升電流：2.1A;

　　飽和電流：2.8A;

　　DCR Typ直流電阻：114mΩ;

　　DCR Max直流電阻：121mΩ。

　　10)規格型號：0520-100M

　　L,Q值測試頻率：100KHZ/1V;

　　電感值：10uh;

　　溫升電流：2.0A;

　　飽和電流：2.2A;

　　DCR Typ直流電阻：185mΩ;

　　DCR Max直流電阻：200mΩ;

　　以上就是關于一體成型電感0520系列的產品技術參數以及用途個方面的知識介紹，除了以上說到一體成型電感0520系列產品，如果大家對其他系列的產品也想要了解，可以通過我們亨特電感的客服平臺進行在線咨詢。常規的一體成型電感0520等系列的產品一般體積比較小，所以我們平時要注意小心拿放電感，避免由于產品跌落或者取出時不小心而導致產品的損壞。
